管道檢測cctv檢測技術的應用及檢測流程匯總
公司簡介
健明迪檢測提供的管道檢測cctv檢測技術的應用及檢測流程匯總，在城市污水管網的實際施工和運行過程中，管道被破壞和發生形變的情況時有發生。不均勻沉降、自然環境因素、人為因素等引發了后期運行時，地下污水管道結構性缺陷和功能性缺陷，致使城市地下污水管網不能發揮應有的作用，污水跑、冒﹑漏或者地下水的滲入，給管網或者下游污水處理廠的安全穩定運行造成了很大困擾。因此需要成熟可靠的管道檢測cctv技術進行地下污水管道的探查。
管道修復計劃
根據管道的檢測結果，已經了解了管道的功能性病害和結構性病害的發生位置，再通過研判損壞情況，依據《城鎮排水管道檢測與評估技術規程》(CJJ 181—2012)的要求，對管段結構性和功能性狀況修復和養護狀況進行評估，分輕重緩急，提出實施性修復計劃或預防性修復計劃，最終制定修復改造方案。
對比其他常規的管道檢測方式，管道檢測cctv檢測具有無可比擬的優勢，主要體現在技術優勢明顯、安全性高、操作簡單、效率高、可探測范圍廣、數據信息全等方面，從而縮短了檢測周期，節省勞動力，降低了管理成本，提高了經濟效益。而非開挖修復一方面可以將管道修復工作對周邊的影響降到最低，另一方面可以增加管道結構性能，消除管道缺陷，降低管道滲漏量，提高輸水能力。
更多管道檢測cctv檢測的問題可咨詢健明迪檢測。
管道檢測cctv檢測結果分析
工程技術人員采用管道檢測cctv檢測系統，對管道內部情況進行了探測和攝像，分析評估管渠的結構性和功能性缺陷，缺陷名稱、代碼、等級劃分及分值依據《城鎮排水管道檢測與評估技術規程》(CJJ181—2012)的要求進行。

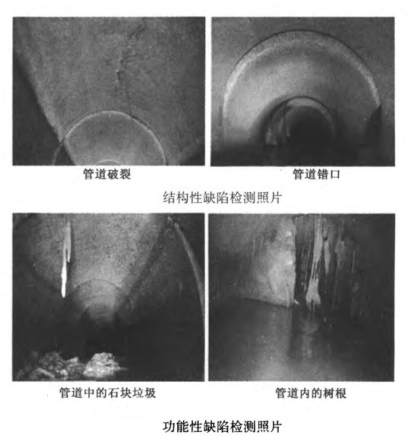

通過管道檢測cctv檢測可發現管道缺陷，主要有結構性缺陷和功能性缺陷兩大類。
結構性缺陷以滲漏、破裂、脫節和錯口為主。由于截污管道材質均為鋼筋混凝土管道，且大部分管道采用頂管施工，管道接口為T型鋼承口，管道基礎為原狀土，管道在運行多年后受地面荷載影響易發生不均勻沉降，因此在管道接口處容易出現錯位v造成滲漏、脫節、錯口等問題。
管道的破裂基本出現在管道頂部，沿管節縱向呈長條線形裂紋，判斷為地面荷載變化造成管道外部壓力與內部壓力不均衡所致。
功能性缺陷分別為樹根和障礙物(石塊等)。由于南方城市種植樹木較多，尤其是小葉榕根系非常發達，對管道接口處的破壞性很大，樹木根系在管道內養分充足，垂直生長，漂浮垃圾等易于附著，嚴重影響管道的過流斷面，形成管道腸梗阻。障礙物主要是大塊的垃圾和石塊為主，易于清理。
管道清理：按照排水管道檢測cctv檢測的要求，需要保證管道管壁無淤積、結垢、垃圾等覆蓋，從而保證進行管道檢測cctv檢測時結果的準確性。通常采用的是高壓清洗或人工清理的方式從上游井口進入向下游井口移動反復清洗。
污水導流：當管道內水位≤20%D(管徑)時,直接放入檢測進行檢測。
對于管道內水位>20%D的情況,需要結合管道的封堵，對管道積水進行自流排出或水泵抽排，使檢測管道內的水位降低，盡量排干，保證檢測項目的質量和安全。
管道封堵：結合檢測管道的作業分段，考慮到安全性和可實施性，需對于管徑為D800的污水管道采用橡膠氣囊封堵，對管徑為D1000、 D1200、D1350、D1500 這4種規格的污水管道采用磚封＋橡膠氣囊封的臨時封堵方式，最大限度滿足檢測管道的作業需求。封堵第2d后嚴密觀察是否封堵成功，有無滲水現象，確認合格后進行下步工序。
管道檢測cctv檢測流程
1、檢測流程
常規的管道檢測cctv檢測流程：
收集資料→現場勘察→編制檢測方案→清洗疏堵排水→CCTV檢測采集影像資料→總結數據→編制檢測報告→驗收數據準確度→提交評估報告。
2、注意事項
在管道檢測cctv檢測中，需要特別注意管道封堵、污水導流、管道清理等問題。
